AQUI APRENDERAS A MONTAR TU ARMARIO

Explicación medidas del armario

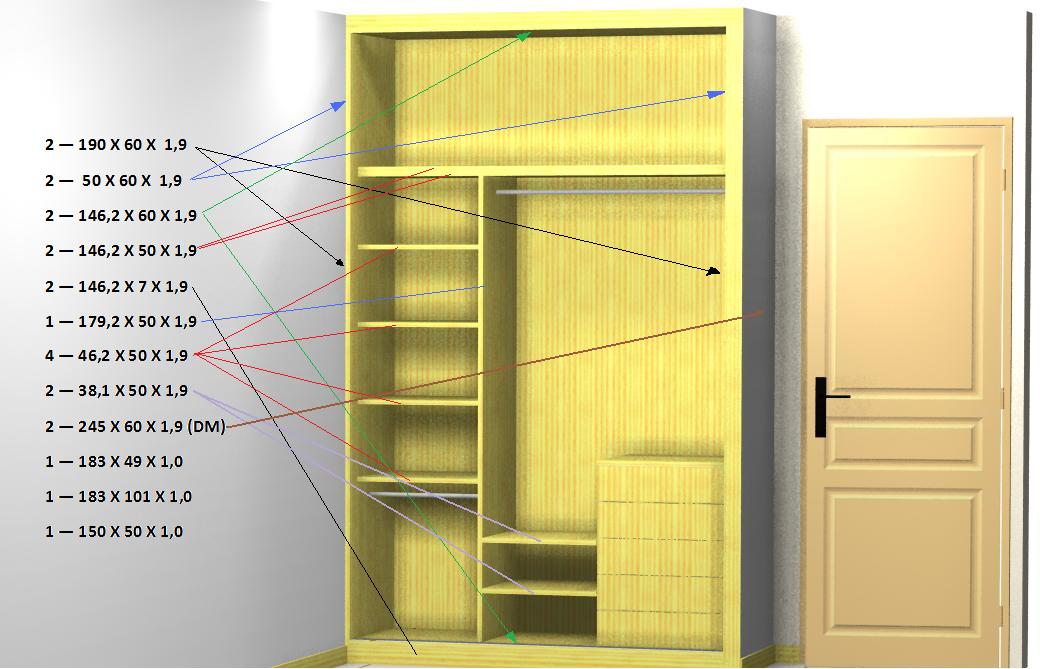

Empezamos por los costados de la parte baja del armario (190 X 60) y del maletero o parte alta del armario (50 X 60). Aun que al final será un solo bloque.

Posiblemente te estarás preguntando ¿por qué no hacer un solo costado de (240 X 60)?

Cuando armemos el modulo, lo haremos horizontalmente sobre un banco de trabajo o el suelo, por lo que a la hora de levantarlo en una sola pieza aparte del peso no podríamos por la altura, la diagonal será siempre mayor que la altura del techo.

La parte alta y baja de cada modulo (146,2 X 60) y (146,2 X 50). Lo primero que nos llama la atención es ¿porque uno de 50 y otro de 60? Hemos elegido poner un frente de puertas correderas, este va por dentro del mueble por lo que necesitamos una especie de cerco que lo hacemos de esta manera. Otra forma sería poner un nudillo exterior después, pero de lo que se trata es de hacer las cosas lo más fácil y económico posible. Si pusiéramos puertas abatibles si lo haríamos del mismo fondo, tanto estas piezas , como la tabla vertical divisoria, donde tendría que servir de tope para la puerta abatible y soporte de las bisagras.

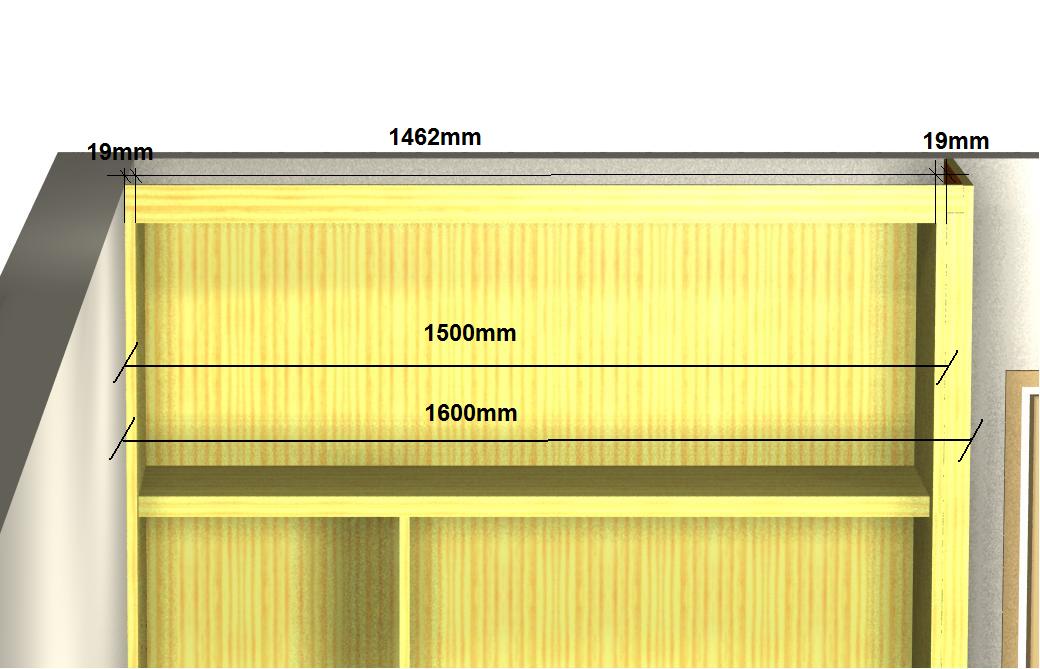

Queremos que el armario tenga 150cm exterior y el grueso del tablero que utilizamos es de 1,9cm. La operación es sencilla, tenemos dos costados (1,9x2=3,8) y se lo restamos a la medida total (150-3,8=146,2)

Ponemos una tabla divisoria de (179,2 X 50). Igualmente tenemos que tener en cuenta los gruesos de los tableros y en este caso también lo que nos aumenta el zócalo, la operación es la siguiente: (190-(1,9x2)-7)

Con estas tablas tendríamos la estructura del armario definida. Las baldas interiores, le daremos las medidas que más nos interese, os voy explicar las medidas que yo he elegido.

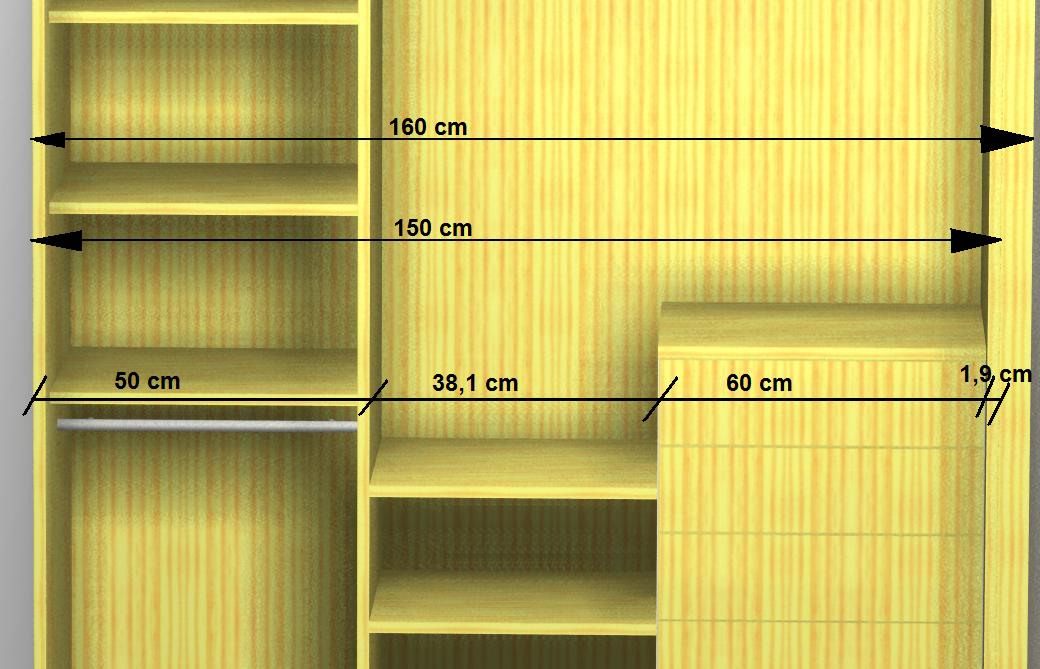

Baldas de (46,2 X 50). En este caso voy a dejar la parte de la izq. a 50 cm, por lo que al restar gruesos nos queda esta medida de 46,2. Si pusiéramos puertas abatibles estaría bien para poder poner tres puertas de 50 cm.

Baldas de (38,1 X 50)Deducimos la medida de la misma forma, sería el hueco que nos queda restándole además la medida de la cajonera.{150(armario)-50(parte izq.)-1,9(costado dcha.)-60(cajonera)}.

La trasera es lógica, hay que cubrir todo el mueble. Los tableros que se utilizan normalmente son de 2,44x122 que nos impide hacerlo en una sola pieza, además que seria dificil de manejar. Como hemos dividido el armario en una parte de 50 y otra de 100, las vamos a cortar a 49+101 para que la unión nos quede justo detrás de la división.

El costado es la medida total para tapar los tornillos y uniones. Se puede poner del mismo color que el armario o un material para pintar como las paredes, (he escogido tablero que admite bien la pintura, pero igualmente podríamos haber usado pladur).

Los listones de madera son opcionales, pero ya lo explicare cuando lleguemos a esa parte.

Nota:

   En los tableros lisos, es indiferente la forma en la que presentes las medidas da igual (38,1x50 que 50x38,1), pero en los tableros de madera o imitación a madera que llevan beta, siempre hay que dar primero la medida en la que quieres la dirección de la beta.
